Descripción de Producto

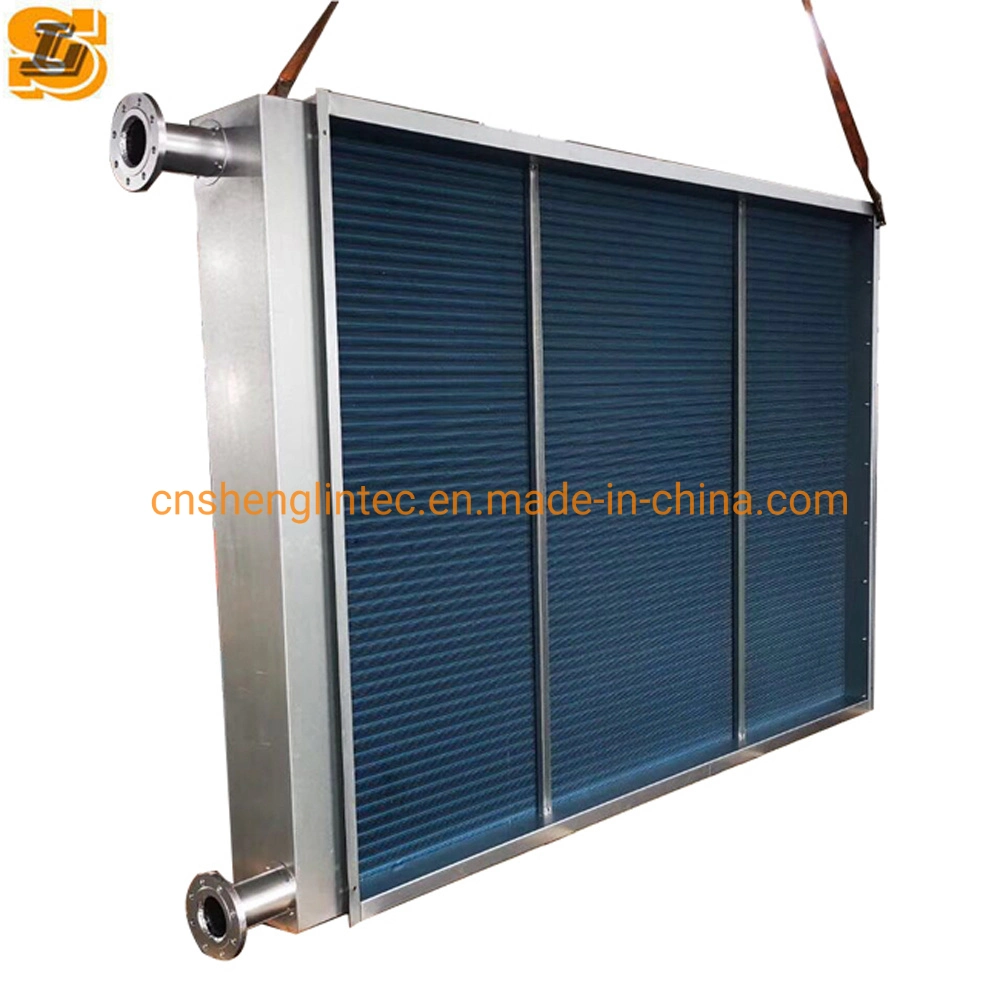

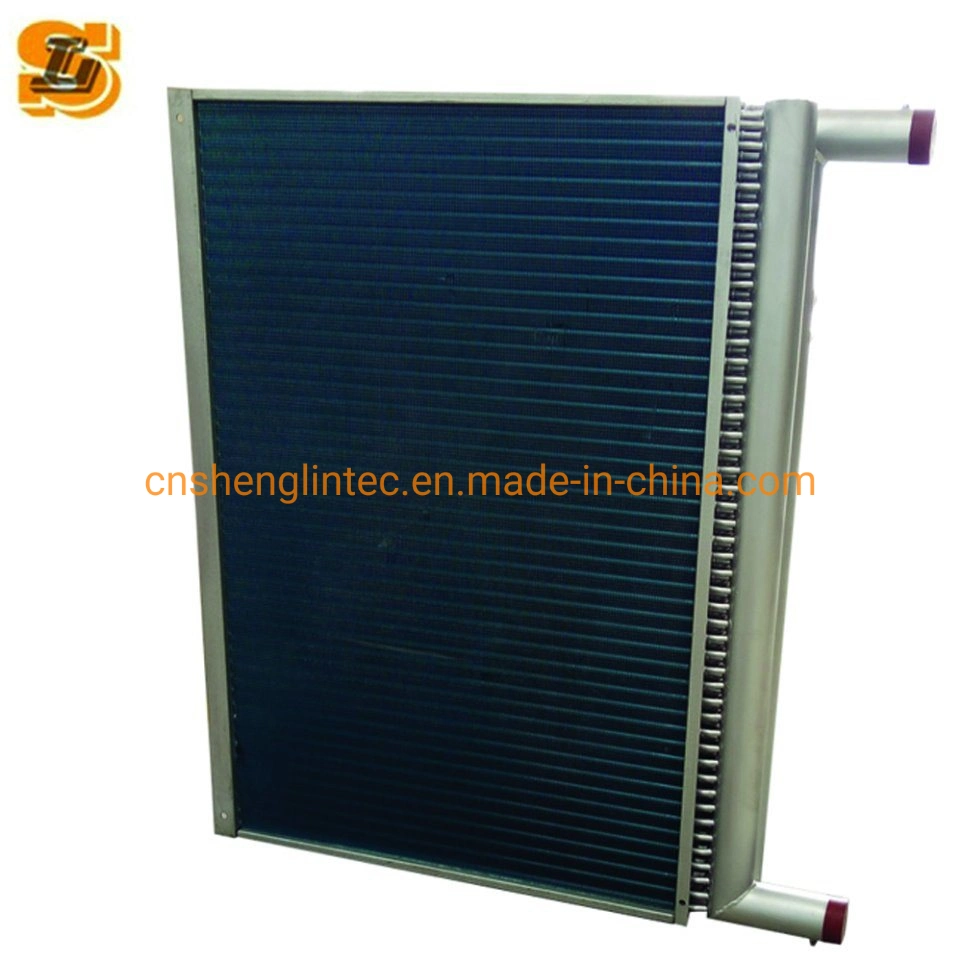

Tubo de aluminio de aletas de aluminio con recubrimiento epoxi de intercambiador de calor
Shanghai Shenglin producir radiadores, refrigeradores intermedios, los enfriadores de aceite, condensadores, enfriadores de aceite hidráulico, hidráulica y sistemas completos. Estos fueron producidos para diversos campos como la automoción, ingeniería industrial, agrícola o la minería.
El calor Exhanger tipo aleta:
1. Tipo: tubos de cobre o tubo ranurado interior del tubo de desnuda
2. Tipo: Lámina aleta hidrófila, e-recubrimiento, aletas de desnuda
3. Tipo de aletas aletas: Flat Blade de onda sinusoidal, con el fin, buen fin de onda sinusoidal, aletas, la ventana
Descripción sobre el calor Exhanger :
1. Placa de aletas: óptica de aluminio, papel de aluminio hidrofílico hidrofílico, negro
El papel de aluminio y lámina de cobre.
2. El intercambio de calor: Púrpura tubo tubo de cobre con tornillos internos, púrpura ópticos basados en cobre de tubo y tubo de aleación de cobre-níquel.
3. El conector tubo: violeta, tubo de cobre y el tubo de acero sin costura.
4. Tubo de conexión: Púrpura tubo de cobre, latón tubería y tubo de acero sin costura.
5. Sheet metal: placa de aluminio, chapa de acero galvanizada, chapa de acero inoxidable y
Placa de aluminio gofrado.
6. Un tratamiento especial: recubrimiento y pulverización, oxidación anódica y electrophor
El calor Exhanger característica:
1. Un alto rendimiento
2. La subcooler integrado con el condensador más enfría el líquido
El refrigerante, provocando el aumento de la entalpía de refrigerante y la mejora de
Evaporador de rendimiento de refrigeración
3. Los tubos delgados y aletas mejorar la tasa de intercambio de calor
4. Depósito de cabecera de menor tamaño y la parte inferior de la altura de la placa de incrementar la efectividad
Área de intercambio de calor de la parte fundamental de que los intercambios de calor, sin
Aumentar el espacio de instalación
5. De pequeño tamaño, peso ligero y fácil instalación
6. El tubo de la capa de difusión de zinc mejora la resistencia a la corrosión, reduciendo
Espesor de la placa del tubo
Nos eligen:
1. Plazo de diseño: Contamos con profesionales equipo de diseño.
2. Professional factory: Somos fabricante especializado en la fabricación de calor
Los intercambiadores de más de 15 años, precio competitivo con buena calidad.
3. Gran productividad: 60 toneladas por mes.
4. Ejemplo: podemos dar ejemplo en el plazo de 10 días, pero el envío normalmente carga
Pagado por los compradores"
5. Respuesta rápida a sus necesidades: Respondemos a las 24 horas después de recibir la carta de usted.
Si tienes algo urgente, bienvenido a llamarnos.
6. El servicio más eficiente, mejor calidad y excelente reputación.
El calor Exhanger modelo:
El modelo | El tamaño (MM) | Calefacción Zona (M2) | HP | Patrón | La entrada (MM) | OUTLET (MM) | La capacidad (KW). | FIN El tono (MM) | FIN Longitud (MM) | El ventilador | La tensión (V). | |
CD-2 | 320*100 *235 | 2 | 1/4 | 2*4 | 3/8 | 3/8 | 0.6 | 2.35 | 270 | 200 | 220 | |
CD-3.4 | 320*100 *235 | 3.4 | 3/8 | 3*4 | 3/8 | 3/8 | 1 | 2.1. | 270 | 200 | 220 | |
CD-4.4 | 370*100 *285 | 4.4. | 1/2 | 3*5 | 3/8 | 3/8 | 1.3 | 2.4 | 325 | 250 | 220 | |
CD-5.4 | 440*100 *330 | 5.4 | 3/4 | 3*6 | 3/8 | 3/8 | 1.6 | 2.85 | 392 | 300 | 220 | |
El CD-7 | 440*135 *330 | 7 | 1 | 4*6 | 12 | 12 | 2 | 2.9 | 390 | 300 | 220 | |
CD-8.4 | 500*130 *430 | 8.4 | 1.2 | 3*8 | 16 | 12 | 2.3. | 2.8 | 455 | 300 | 220/380 | |
CD-11.5 | 480*180 *430 | 11.5 | 1.5 | 4*8 | 16 | 12 | 3.5 | 2.6 | 430 | 350 | 220/380 | |
CD-15 | 550*180 *480 | 15 | 2 | 4*9 | 16 | 12 | 4.4. | 2.55 | 490 | 350 | 220/380 | |
CD-18 | 590*180 *530 | 18 | 2.5 | 4*10 | 19 | 16 | 5.2 | 2.55 | 530 | 350 | 220/380 | |
CD-22 | 590*180 *530 | 22 | 3 | 5*10 | 19 | 16 | 6.4 | 2.6 | 530 | 350 | 380 | |
CD-25 | 750*180 *680 | 25 | 3.5 | 4*11 | 19 | 16 | 8.1. | 3 | 660. | 400 | 380 | |
CD-21 | 840*180 *430 | 21 | 3 | 3*8 | 16 | 12 | 6.1. | 1.95 | 790 | 300*2 | 380/220 | |
CD-28 | 900*180 *430 | 28 | 3.5 | 4*8 | 19 | 16 | 8.2. | 2.1. | 840 | 350*2 | 380 | |
CD-33 | 900*200 *480 | 33 | 4 | 5*9 | 19 | 16 | 11.2 | 2.45 | 840 | 350*2 | 380 | |
CD-36 | 1015*180 *580 | 36 | 5 | 4*11 | 22 | 19 | 12.6 | 2.5 | 950 | 400*2 | 380 | |
CD-43 | 1015*180 *680 | 43 | 6 | 4*13 | 22 | 19 | 14.8 | 2.5 | 950 | 400*2 | 380 | |
CD-48 | 1250*200 *630 | 48 | 6.5 | 4*12 | 25 | 22 | 17.5 | 2.5 | 1172 | 400*2 | 380 |
Fin Patrón | El cobre El tubo El D.E. (Mm) | Fila El espacio (Mm) | El agujero El espacio (Mm) | Fin Grosor (Mm) | Espacio de aletas(mm) | ||||
Aleta plana | De onda sinusoidal Con el fin de la hoja | Buen sine La aleta de onda | La ventana Fin | Sesamoid Fin | |||||
Un | 7 | 12.7 | 21 | 0,105 | / | / | 1.3 | 1.3 | / |
B | 7 | 13.2 | 17.6 | 0,105 | / | / | 1.3 | 1.3 | / |
C | 7 | 12.7 | 20.4 | 0,105 | / | / | 1.3~1.8 | 1.3~1.8 | / |
D | 7 | 12.7 | 19,05 | 0,105 | / | / | 1.3~1.8 | 1.3~1.8 | / |
E | 7.94 | 15,88 | 25.4 | 0,105 | 1.8~3.0 | 1.8~3.0 | 1.8~3.0 | 1.8~3.0 | / |
E | 7.94 | 19,05 | 22 | 0.105~0.13 | 1.4~3.0 | 1.4~3.0 | 1.4~3.0 | 1.4~3.0 | / |
F | 9.52 | 22 | 25.4 | 0.105~0,15 | 1.6~3.2 | 1.6~3.2 | 1.6~3.2 | 1.6~3.2 | / |
G | 9.52 | 22 | 25.4 | 0.18~0.4 | 3.5~635. | / | / | / | / |
H | 9.52 | 21.65 | 25 | 0.105~0.18 | 1.6~3.2 | 1.6~3.2 | 1.6~3.2 | 1.6~3.2 | / |
I | 9.52 | 21.65 | 25 | 0.15~0.24 | 3.2~635. | 3.2~635. | 3.2~635. | / | / |
J | 12.75 | 27.5 | 31.75 | 0.115~0,15 | 1.5~3.5 | 1.5~3.5 | 1.5~3.5 | 1.5~3.5 | 1.6~3.2 |
K | 15,88 | 33 | 38.1 | 0.115~0,15 | 1.5~4.0 | 1.5~4.0 | 1.5~4.0 | / | / |
L | 15,88 | 34.64 | 40 | 0.115~0,15 | / | 2.6~3.5 | 2.6~3.5 | / | / |
| El tema | Tipo de evaporador | Medio de la operación | La presión de funcionamiento La MPa ( ). | Aplicación |
| 1 | Φ16/Φ9.52/Φ12,7 Tubo de cobre con aletas de aluminio | Agua fría/caliente | ≤1.6 | Se utiliza para la unidad de manejo combinado de aire de la bobina del ventilador, etc. Los dispositivos de aire acondicionado |
| 2 | Φ18/Φ20 Bobinado de tubo de acero con chapa de acero | El vapor | ≤0.2 | Se utiliza para la unidad de manejo combinado de aire de la bobina del ventilador, etc. Los dispositivos de aire acondicionado |
| 3 | Φ16/Φ9.52/Φ12,7 Tubo de cobre con aletas de aluminio | Salmuera | ≤1.6 | Se utiliza para la transferencia de calor del almacenamiento en frío y todo tipo de sistemas de baja temperatura |
| 4 | Φ9.52/Φ7.94/Φ7 Tubo de cobre con aletas de aluminio | El glicol de etileno | ≤1.6 | Utiliza la recuperación de energía y baja temperatura los dispositivos del sistema |
| 5 | Φ16 Tubo de cobre con aletas de aluminio | El barro de hielo | ≤1.6 | Utilizado para la condición de funcionamiento en seco, sistemas de deshumidificación del aire fresco... |
| 6 | Φ9.52/Φ7.94/Φ7 Tubo de cobre con aletas de aluminio | R22 | ≤1.9 | Utilizado para la industria y comercio sistema de aire acondicionado |
| 7 | Φ9.52/Φ7.94/Φ7 Tubo de cobre con aletas de aluminio | R407C | ≤1.9 | Utilizado para la industria y comercio sistema de aire acondicionado |
| 8 | Φ9.52/Φ7.94/Φ7 Tubo de cobre con aletas de aluminio | R134A. | ≤3.1. | Se utiliza para el vehículo y barco, etc. Los dispositivos de transporte |
